Lavadora LG carga frontal
Al iniciar el ciclo de lavado llenaba de manera correcta, detectaba bien los niveles de agua, pero al iniciar el lavado presentaba el error LE, para el caso del centrifugado empezaba a drenar, pero a los pocos segundos se interrumpía el drenado enviando el error LE.
En ambos ciclos, intentaba dar un par de giros antes de marcar el error
Aquí algunas de las posibles causas de dicho error
LE
Error de Motor:
El conector "látigo" no está conectado al conector de conjunto de estator
1.-Vuelva a conectar o reparar la conexión.
El sensor de rotación esta defectuoso o roto.
2.-Sustituir el conjunto de estator
Como se puede ver, una de las causas apunta a falla de sensor Hall, por lo que después de haber revisado nuestras conexiones de tarjeta a motor, sigue revisar el sensor pues las posibilidades de que este dañado son muchas.
A continuación pueden ver una imagen de la tarjeta correspondiente al sensor Hall de LG
En dicha tarjeta se puede apreciar el arreglo de las resistencias de salida, que para este caso tienen un valor de 680 Omhs cada una.

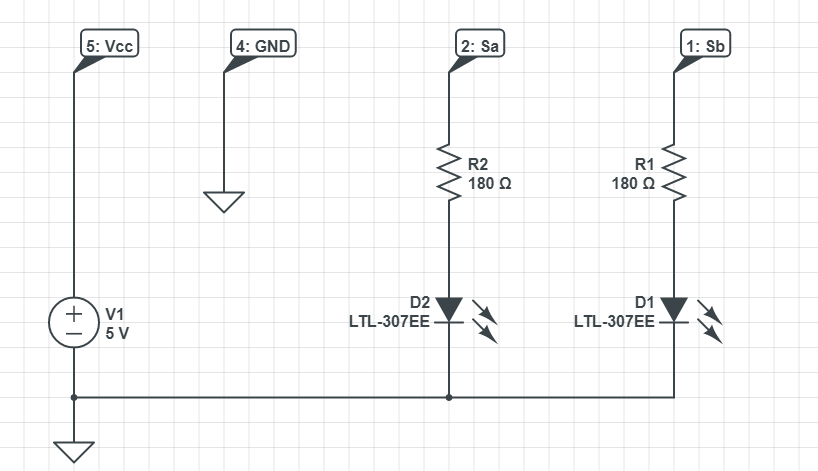

Para el caso del probador, he utilizado un cargador de celular, de 5VDC con 850mA. para lo cual retire los cables que van al celular y desde los puntos marcados con (+) y (-) en la tarjeta; saque los cables para alimentar al sensor Hall, las resistencias se deben colocar como limitadoras de corriente para no dañar los leds. Como se puede apreciar en el diagrama la parte negativa de los leds va al negativo del cargador, el positivo saldrá del sensor mismo después de excitar el sensor hall
